Pico示波器PicoScope 3000E 系列實現了 USB 供電示波器的多項第一：首次達到 500 MHz，首次達到 5 GS/s 采樣，首次具有超過 1 GS 的緩沖存儲器。
通道：4通道（+16數字通道）
帶寬：100到500MHz
最大采樣：5 GS/s
PicoScope 3000E產品概述：
PicoScope 3000E 系列通過在緊湊便攜且由 USB供電的產品中使用高達500MHz的帶寬和 5GS/s的速率,再次重新定義了基于PC的示波器。PicoScope 3000E示波器體積小、便攜性好,且能提供各種高性能規格,是在先進電子和多種嵌入式系統技術(無論是在實驗室還是在旅途中)領域工作的工程師的理想之選。提供四個模擬通道,可選擇100 MHz、200 MHz、350 MHz和500MHz四種帶寬選項,MSO 型號上還有16個數字邏輯分析儀通道,該型號可適應各種應用和預算。在先進的 PicoScope7測試和測量軟件的支持下,PicoScope 3000E系列能進行快速且經濟高效的糾錯,并能針對復雜模擬和功率電子設計提供性能驗證。它還能為許多其他應用(包括嵌入式系統設計、研究、測試、教育、服務和維修等)提供理想的軟件包。
高帶寬、高采樣率、深度內存
盡管外觀緊湊、價格便宜且輸入帶寬高達500MHz,但其性能絲毫不受影響。此帶寬與高達5GS/s的實時采樣率匹配,能夠?qū)崿F(xiàn)對各種高頻率信號細節的詳細顯示。
許多其他示波器具有最高采樣速率，但是由于沒有大容量存儲器,因此它們無法長時間保持這些速率。PicoScope 3000E系列示波器可提供高達2GS的捕捉內存，使500 MHz PicoScope 3418E 能夠以5GS/s速率進行采樣，向下直至20 ms/div(200 ms 總捕捉時間)。
PicoScope 3000E系列包括一系列功能強大的工具,以便能夠充分利用其巨大的波形內存。使用方便的縮放功能,使您能夠通過簡單拖動鼠標或觸摸屏即可實現對顯示的縮放和重新定位。SuperSpeed USB 3.0接口和硬件加速確保顯示順暢和響應及時,同時確保您能夠在大量波形中發現短時脈沖波形干擾。
內存分段使您能夠以快速連續的方式捕捉數千個波形,并可在波形緩沖區導航器中查看它們、使用遮罩容限測試或測量限值等標準對它們進行濾波,以便深入獲取您需要查看的波形。串行解碼和DeepMeasure?等更高級的工具可對深度內存中所有波形緩沖區的數據包或事件進行分析,使PicoScope 3000E系列成為市場上功能最為強大的示波器之一。
PicoScope 3000E MSO 型號增加了 16 個數字通道，使您能夠準確地對模擬和數字信號進行時間關聯。
數字通道可以分組并顯示為總線，每個總線值以十六進制、二進制或十進制或電平顯示（用于 DAC 測試）。您可以在模擬和數字通道中設置高級觸發器。
數字輸入還為串行解碼選項帶來了額外的功率。您可以同時解碼所有模擬和數字通道上的串行數據，從而提供多達 20 個數據通道 - 例如，同時解碼多個 SPI、I2C、CAN 總線、LIN 總線和 FlexRay 信號。

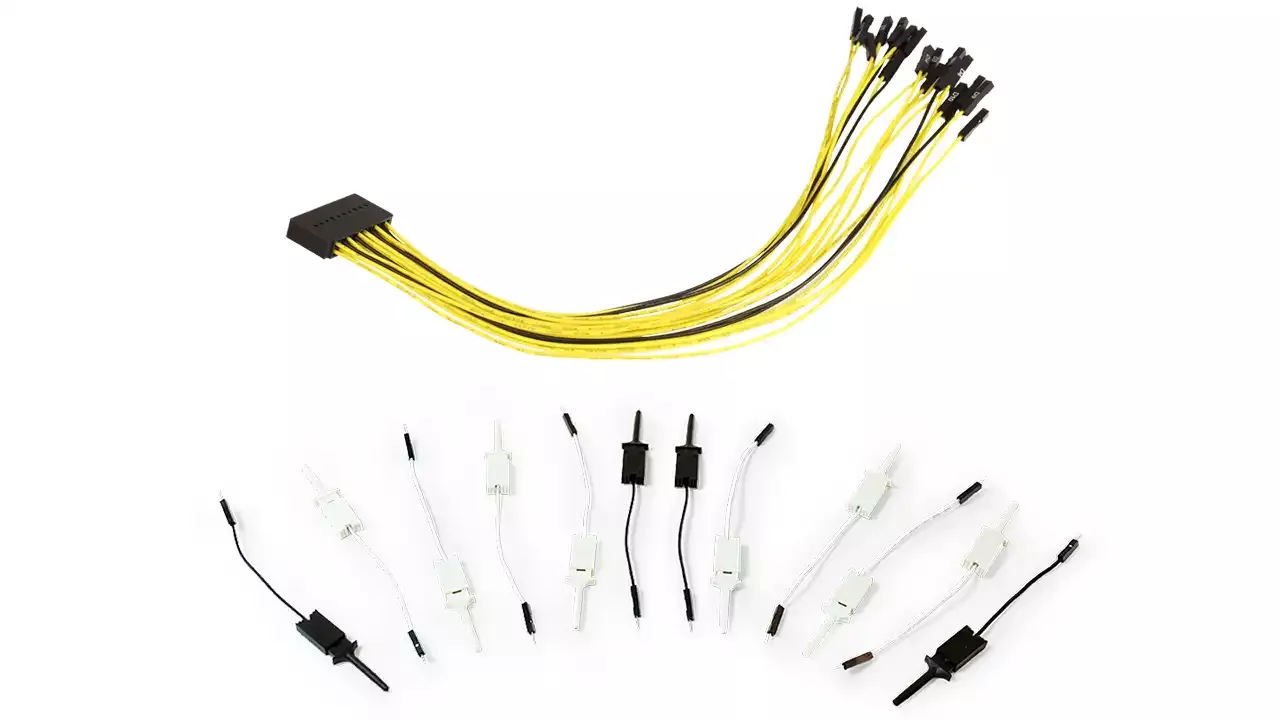

所有 MSO 型號均隨附 20 路 25 cm 數字 MSO 電纜和 MSO 測試夾。
了解為什么 PicoScope 7 PC 示波器軟件勝過傳統的臺式示波器，以及為什么它是尋求性能、效率和價值的專業人士的選擇。
功能全面，無需額外費用： PicoScope 7 包括所有基本功能作為標準配置，無需昂貴的升級。與對串行解碼器等選項額外收費的臺式示波器不同，PicoScope 7 從一開始就提供 40 個解碼器。通常，購買新的 PicoScope 比只為舊臺式購買單個串行協議升級更具成本效益。
卓越的顯示和處理能力：利用現有計算機的高分辨率顯示器的強大功能，可查看比典型臺式示波器多 10 倍的細節。PC 的高級處理功能使 PicoScope 7 能夠提供超越傳統示波器功能的復雜數學、測量和分析工具。
無縫連接和數據管理：將 PicoScope 連接到您的 PC 簡化了數據的保存、共享和作。輕松將結果集成到報告中，離線工作，并與同事共享數據 - 即使是沒有 PicoScope 的同事。這種便利性簡化了您的工作流程并增強了協作。
直觀且可定制的用戶界面：PicoScope 7 具有用戶友好的界面，可與鼠標和觸摸屏輸入無縫協作。適用于 Windows、Mac 和 Linux，您可以通過命名通道、選擇顏色方案和主題、定義自定義探針、固定常用工具以便快速訪問以及從 27 種語言中進行選擇來個性化您的工作區。
面向未來的投資：PicoScope 擁有 30 多年提供免費軟件更新和功能增強功能的經驗，可確保您的投資保持價值。只需購買一次硬件，即可年復一年地享受持續改進和新功能。
選擇 PicoScope 7 以獲得全面、強大且面向未來的示波器解決方案，可提高您的工作效率并確保您保持領先地位。

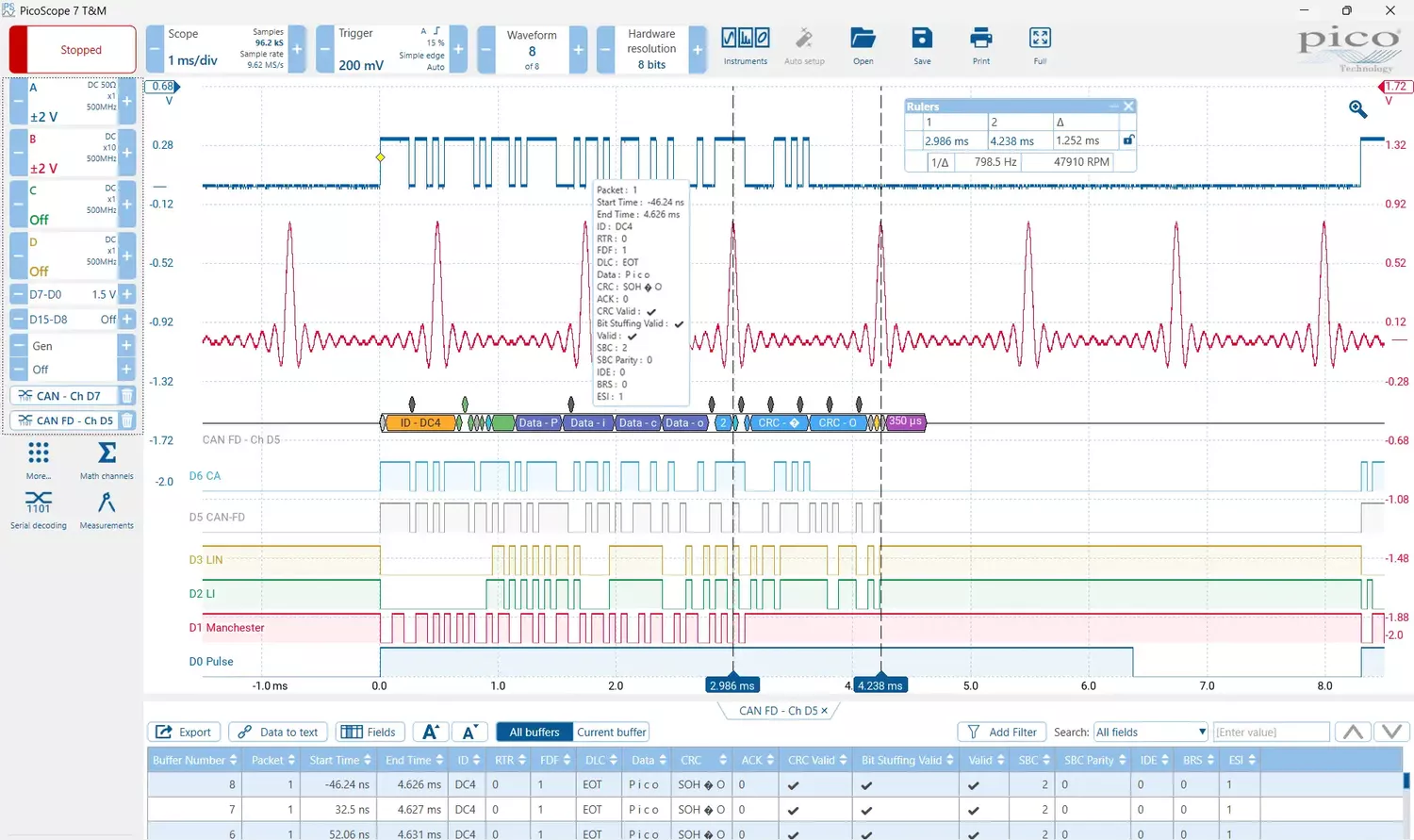

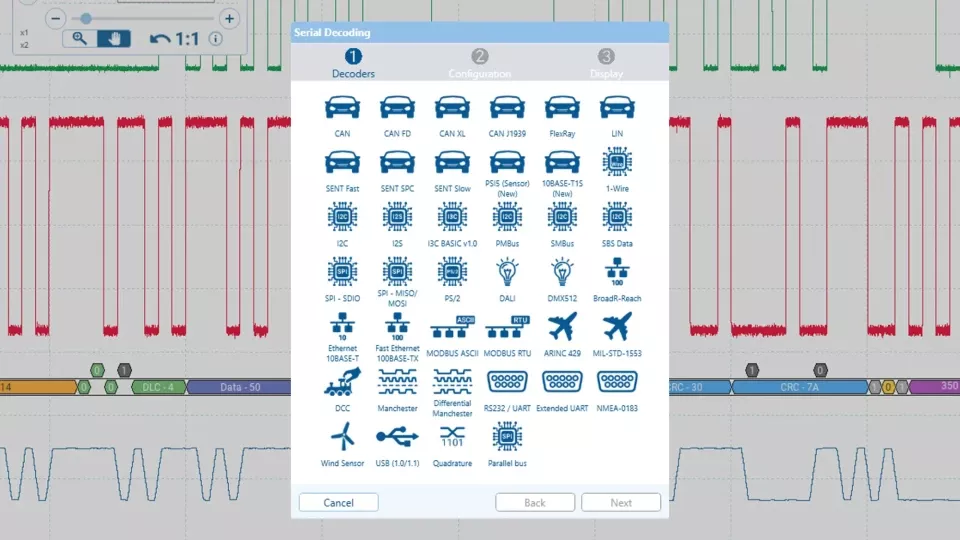

使用 PicoScope USB 示波器軟件體驗無與倫比的串行數據分析，該軟件現在能夠解碼 40 種不同的協議，包括 10BASE-T1S、1-Wire、I2C、SPI、UART、CAN 等（有關詳細信息，請參見圖像）。PicoScope 3000E 系列具有深存儲器和高采樣率，非常適合復雜的串行數據分析，支持同時解碼多個協議。
在 MSO 型號上，模擬和數字通道都可用于解碼多達 20 個通道的串行數據，從而使您能夠靈活地同時解碼多條總線。
全面的協議支持：解碼當前使用示波器所有通道的多個不同協議，為復雜應用提供廣泛的多功能性。

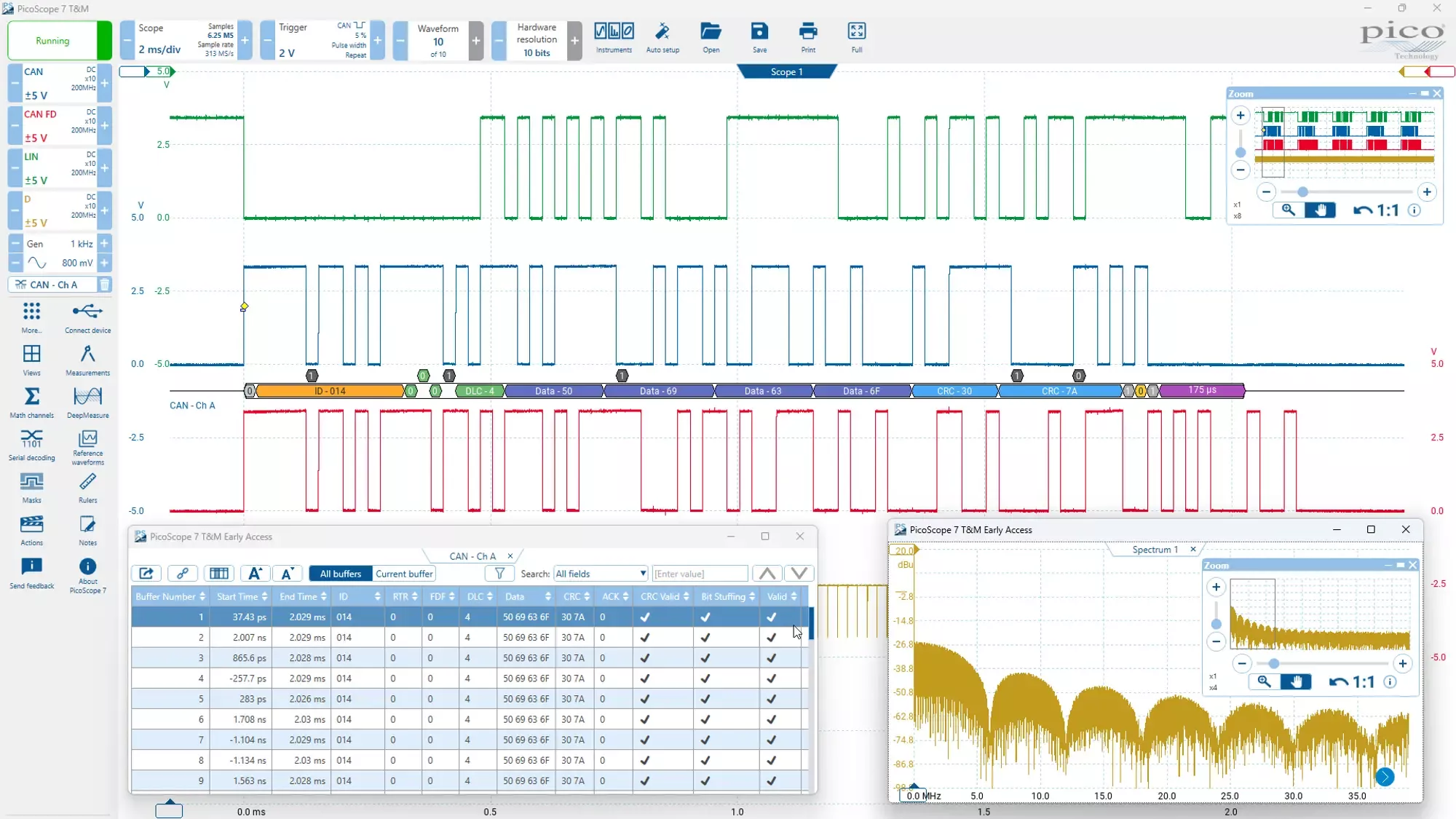

高分辨率數據可視化：在公共時間軸上以十六進制、二進制、十進制或 ASCII 格式查看波形正下方的解碼數據。錯誤幀以紅色突出顯示以便快速識別，并且可以放大以詳細調查噪聲或信號完整性問題。
詳細的表格格式：查看解碼幀的完整列表，包括所有數據、標志和標識符。使用篩選可專注于特定幀或搜索具有特定屬性的幀。statistics 選項可以更深入地了解物理層，揭示幀時間和電壓電平。單擊表格中的任意幀可放大其對應的波形。
導出和離線分析：輕松導出表格視圖數據以進行離線查看和分析，確保您可以隨時隨地處理數據。
鏈接文件功能：通過將值交叉引用到人類可讀的文本來加速分析。

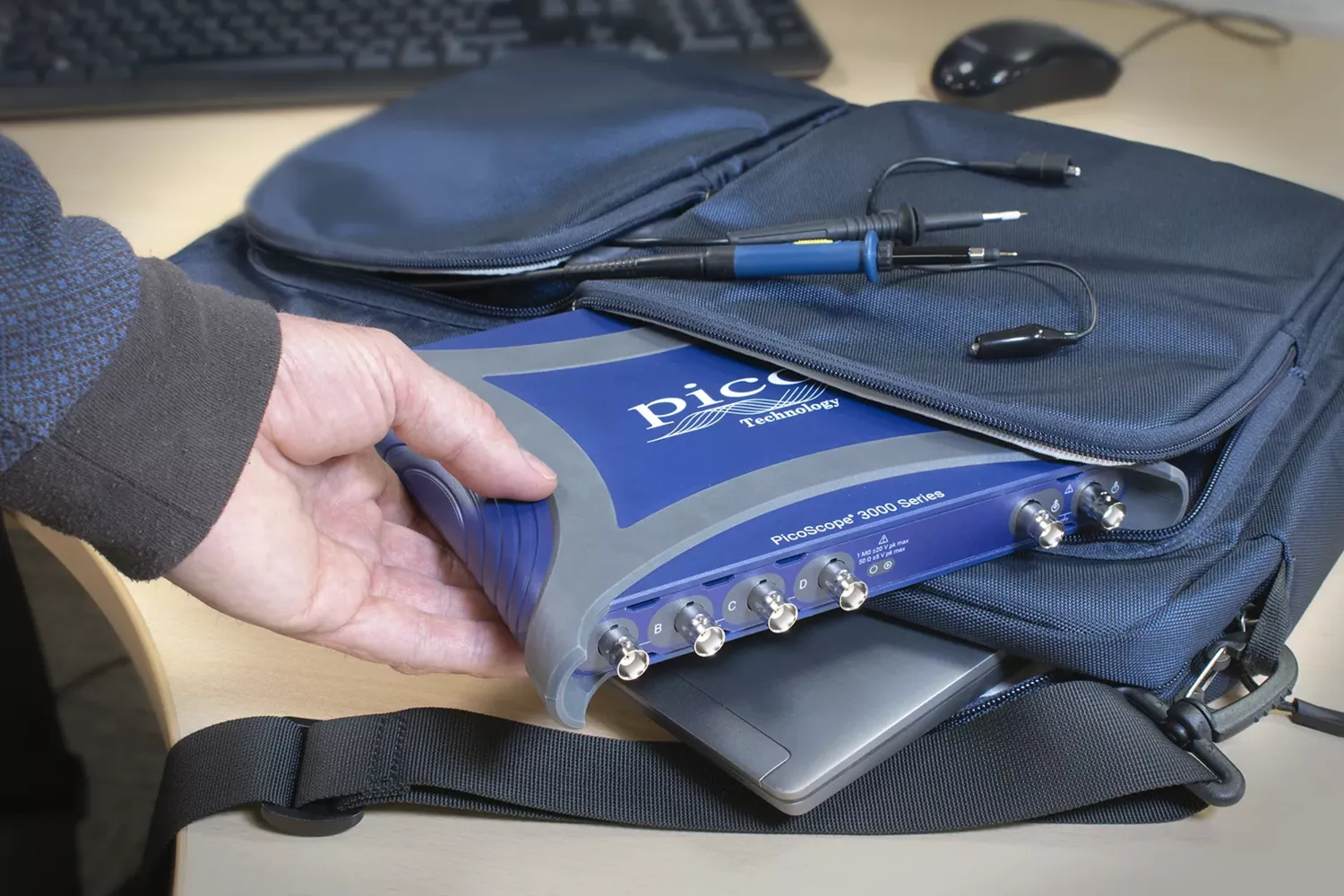

告別笨重的示波器。PicoScope 3000E 系列采用時尚、輕便、便攜的設計，提供高性能。
在實驗室中，它占用的空間比臺式電腦少，同時具有使用 PC 的高分辨率顯示器、處理能力、存儲和連接性的所有優勢。
對于移動中的工程師，您現在可以將內窺鏡放在筆記本電腦包中，以備在現場使用。無需前往實驗室，實驗室與您同行。
PicoScope 3000E 型號配有復雜的內置函數發生器。該發生器不僅限于正弦波和方波等標準波形，還支持各種其他波形，包括高斯波形和 PRBS。它的頻率范圍為 100 μHz 至 20 MHz，具有頻率掃描功能，非常適合與頻譜分析儀功能一起使用，以測試放大器和濾波器響應。

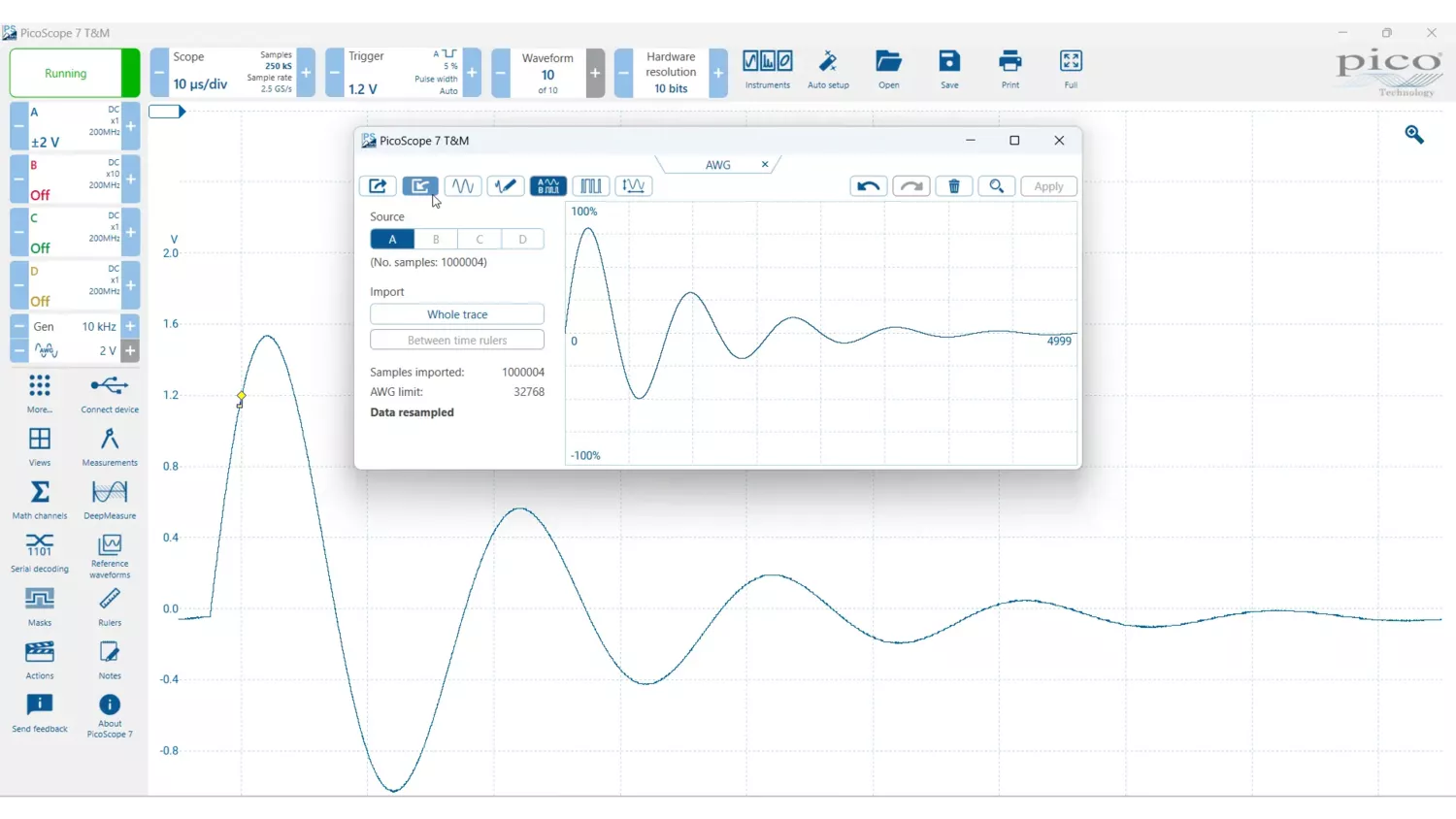

所有型號還包括一個 14 位 200 MS/s 任意波形發生器 （AWG）。AWG 波形可以使用內置編輯器創建或編輯，也可以從示波器軌跡導入或從 CSV 文件導入。
高級工具允許在滿足各種條件時輸出波形的一個或多個周期，例如示波器觸發、輔助輸入上的事件、模板測試失敗或測量超出設定限值。

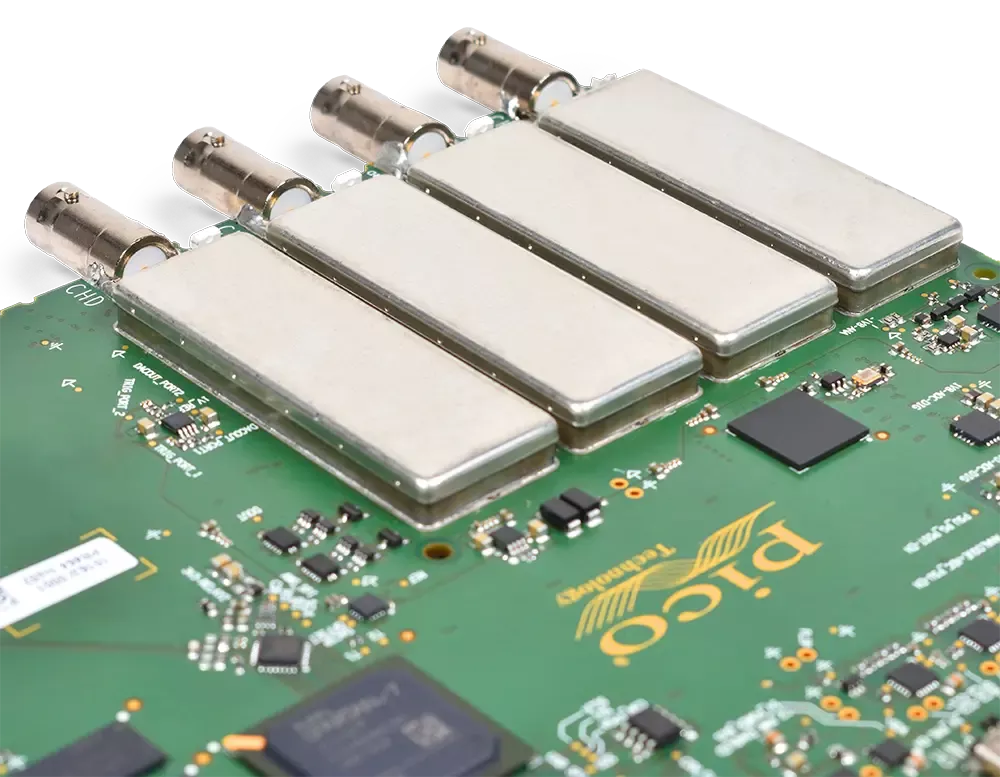

PicoScope 3000E 系列具有低噪聲、最小串?dāng)_和低諧波失真的特點。高分辨率處理可確保詳細和準確的波形表示，即使在高縮放級別下也是如此。
為了確保精度、高準確度和可重復性，采樣數據的所有處理都以比原始 ADC 樣本更高的分辨率進行，最小為 16 位。這意味著，當使用數學通道、插值、濾波或分辨率增強等功能時，您可以真正看到信號中揭示的額外細節。
我們?yōu)楫a(chǎn)品的動態性能感到自豪，并詳細發布了我們的規格。結果很簡單：當您探測電路時，您可以信任您在屏幕上看到的波形。
低電平信號的高分辨率

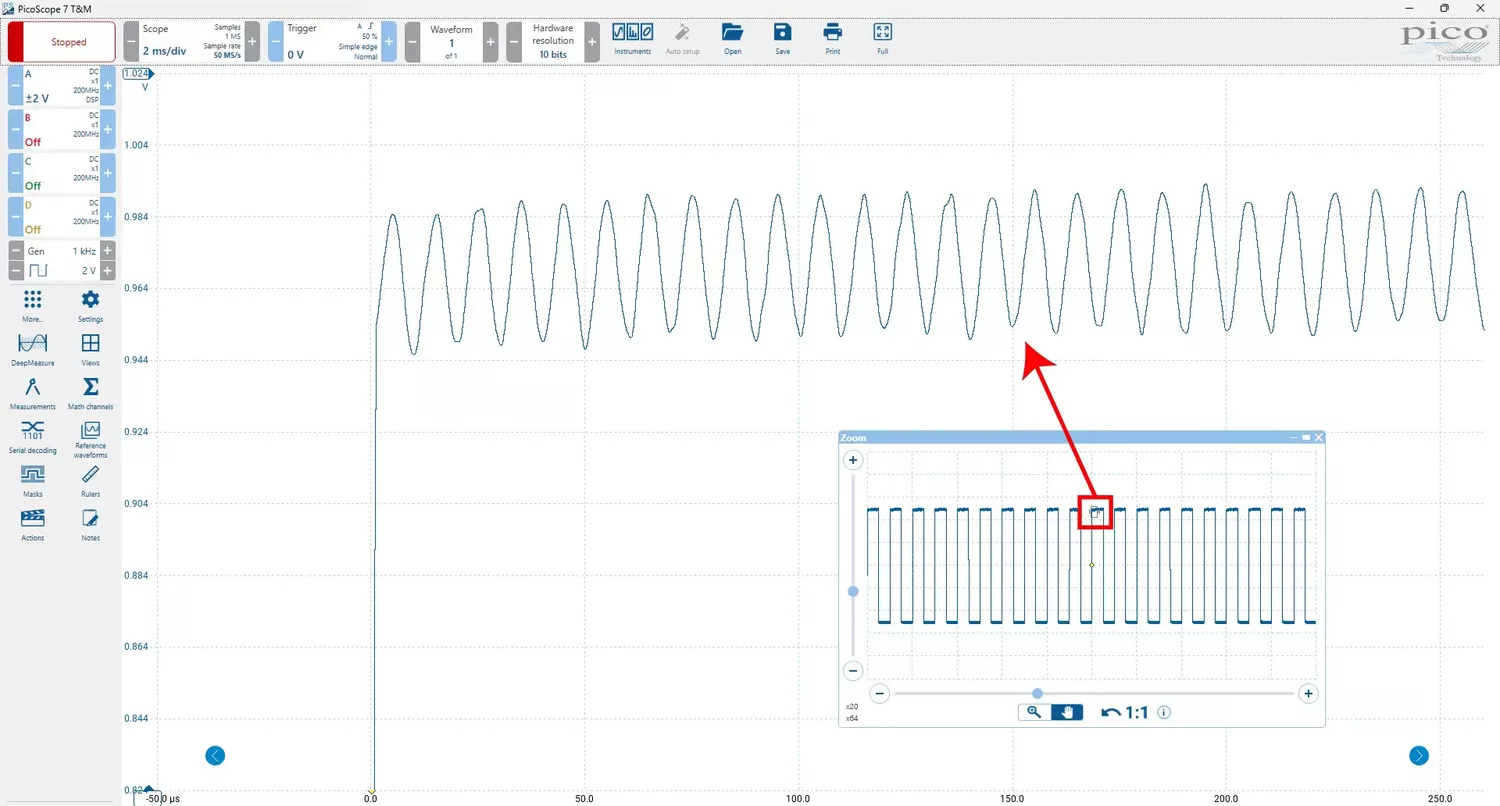

PicoScope 3000E 具有 8 至 14 位分辨率（分辨率增強）和 1 mV/div 輸入靈敏度，可以在高縮放系數下顯示低電平信號。屏幕截圖顯示了注入 1 kHz 方波的 100 kHz 正弦波，增強到 14 位分辨率后查看。盡管紋波位于其 50 倍大小的信號上，但 PicoScope 3000E 的高分辨率和深度內存允許您放大以查看和測量每個細節。
與其他示波器相比，PicoScope 3000E 系列不僅具有更寬的濾波器組（20 MHz、50 MHz、100 MHz、200 MHz、350 MHz、500 MHz - 取決于型號），而且由于它們同時包含模擬和數字組件，因此效率更高。這意味著來自 整個信號鏈（包括 ADC）的噪聲被衰減。例如，10 位模式和 20 MHz 濾波器的組合允許以低至 23 μV RMS 的噪聲水平查看非常小的信號。

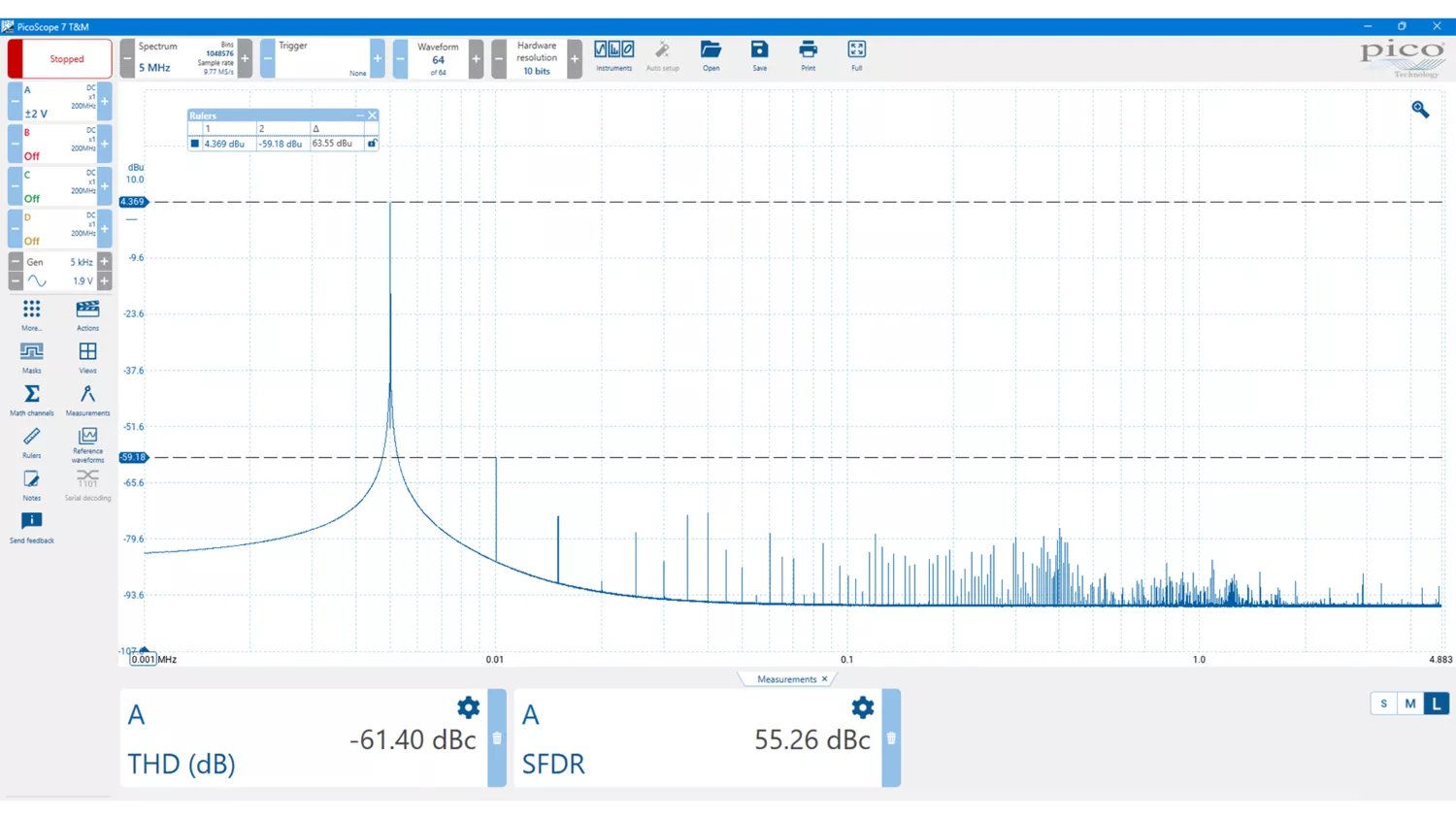

集成的 FFT 頻譜分析儀提供詳細的頻域分析，非常適合識別噪聲、串?dāng)_和信號失真。PicoScope 中的頻譜分析儀屬于快速傅里葉變換 （FFT） 類型，與傳統的掃描頻譜分析儀不同，它可以顯示單個非重復波形的頻譜。PicoScope 的頻譜分析功能擁有多達 100 萬個點和全面的測量工具，是首屈一指的。
只需單擊一個按鈕，即可顯示有源通道的頻譜圖，最大頻率可達示波器的帶寬。要關注特定頻率范圍，您可以直接設置分析儀頻率軸的開始和停止值。
您可以顯示多個頻譜視圖以及相同數據的示波器視圖。顯示屏上可添加一整套自動頻域測量功能，包括 THD、THD+N、SNR、SINAD 和 IMD。您甚至可以同時使用 AWG 和頻譜模式來
頻譜與波形緩沖器配合使用，因此您可以捕獲和倒帶數千個頻譜圖，或者為什么不使用模板極限測試來自動掃描它們呢？頻譜掩碼還可以與 PicoScope作配合使用，因此您可以讓頻譜持續運行，并選擇將掩碼故障保存到磁盤，甚至發出聲音警報。

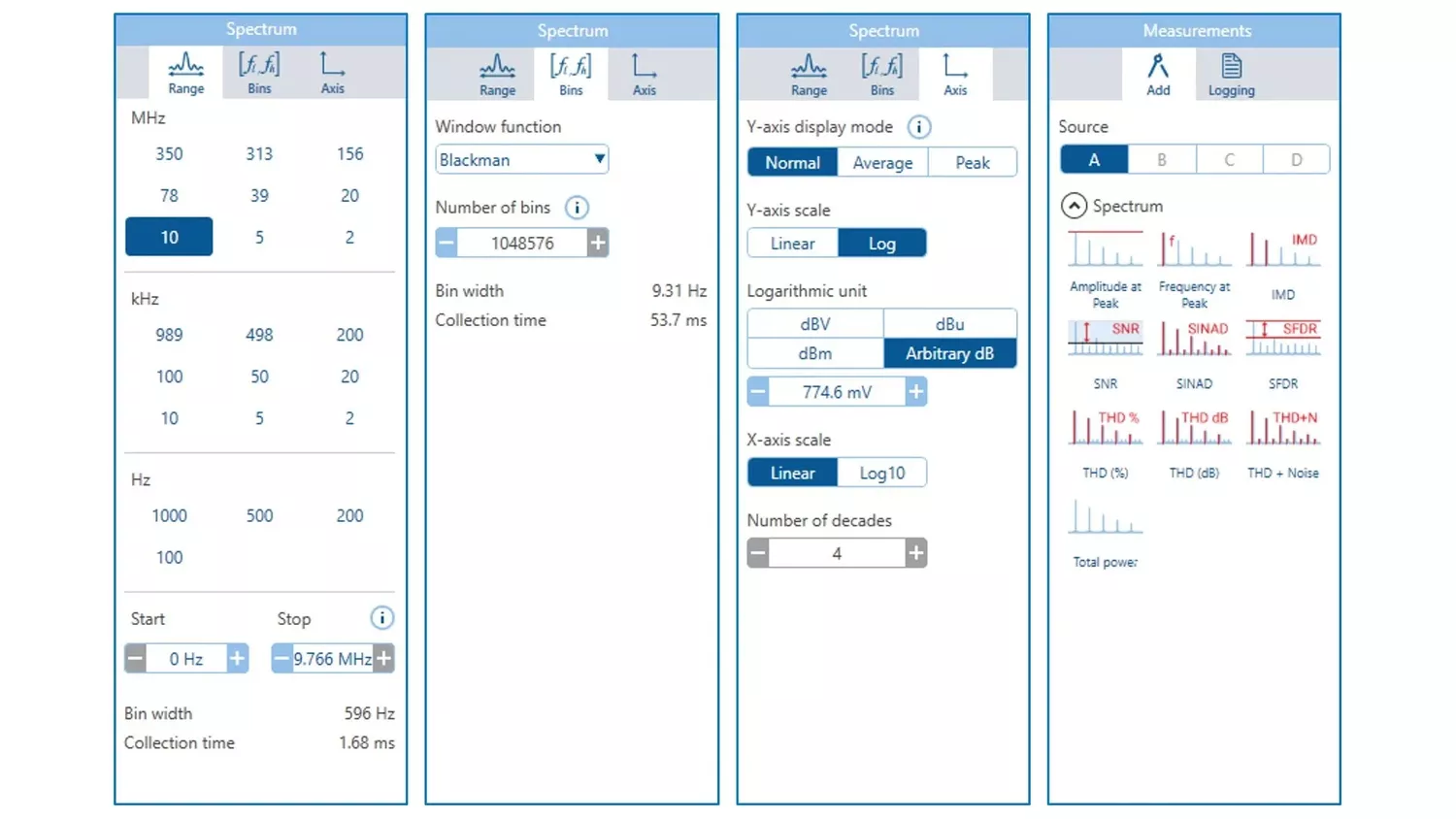

通過各種設置，您可以控制頻帶數量（FFT bin）、縮放（包括對數/對數）和顯示模式（瞬時、平均或峰值保持）。選擇窗口功能允許您優化選擇性、準確性或動態范圍。
